作用
蝶式止回阀的作用是只允许介质向一个偏向流动,并且阻止偏向流动。通常这种阀门是自动事情的,在一个偏向流动的流体压力作用下,阀瓣翻开;流体反偏向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。结构特点
蝶式止回阀包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构,尚有一个像门一样的阀瓣自由地靠在倾斜的阀座外貌上。为了确保阀瓣每次都能抵达阀座面的合适位置,阀瓣设计在铰链机构,以便阀瓣具有足够有旋启空间,并使阀瓣真正的、周全的与阀座接触。阀瓣可以所有用金属制成,也可以在金属上镶嵌皮革、橡胶、或者接纳合成笼罩面,这取决于使用性能的要求。旋启式止回阀在完全翻开的状态下,流体压力险些不受阻碍,因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分犹如阻止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。凭证使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像阻止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,并且旋启式止回阀的流量受到的限制很少。本类阀门在管道中一样平常应当水平装置。止回阀凭证其结构和装置方法可分:
一、蝶式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线型,流动阻力比升蝶式止回阀小,适用于低流速和流动不常转变的大口径场合,但不宜用于脉动流,其密封性能缺乏升降式。蝶式止回阀分单瓣式、双瓣式和多瓣式三种,这三种形式主要按阀门口径来分,目的是为了避免介质阻止流动或倒流时,削弱水力攻击。
二、蝶式止回阀:依阀瓣事情形式分为两种:1、阀瓣沿着阀体笔直中心线滑动的止回阀,蝶式止回阀只能装置在水平管道上,在高压小口径止回阀上阀瓣可接纳圆球。蝶式止回阀的阀体形状与阻止阀一样(可与阻止阀通用),因此它的流体阻力系数较大。其结构与阻止阀相似,阀体和阀瓣与阻止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂下降在阀座上,起阻止介质逆流作用。直通式蝶式止回阀介质收支口通道偏向与阀座通道偏向笔直;立式升降式止回阀,其介质收支口通道偏向与阀座通道偏向相同,其流动阻力较直通式;2、阀瓣围绕阀座内的销轴旋转的止回阀。蝶式止回阀结构简朴,只能装置在水平管道上,密封性较差。
三、管道式止回阀:阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新泛起的一种阀门,它的体积小,重量较轻,加工工艺性好,是止回阀生长偏向之一。但流体阻力系数比旋启式止回阀略大。
四、压紧式止回阀:这种阀门是做为锅炉给水和蒸汽切断用阀,它具有升降式止回阀和阻止阀或角阀的综合性能。
别的,尚有—些不适用于泵出口装置的止回阀,如底阀、弹簧式,Y型等止回阀。
五, 用途和性能规范:
本阀门用于工业管道上作阻止介质逆流的装置。
装置事项
止回阀的装置应注重以下事顶:1、在管线中不要使止回阀遭受重量,大型的止回阀应自力支持,使之不受管系爆发的压力的影响。
2、装置时注重介质流动的偏向应与阀体所票箭头偏向一致。
3、升降式笔直瓣止回阀应装置在笔直管道上。
4、升降式水平瓣止回阀应装置在水平管道上
一、 作用原理和结构说明:
本阀门在使用历程中,介质按图示箭头偏向流动。
2,当介质按划定偏向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用,使阀瓣与阀座的密封面密合而关闭,抵达阻止介质逆流的目的。
3,阀体及阀瓣的密封面接纳不锈钢堆焊。
4,本阀门的结构长度按GB12221-1989的划定,贝斯特毗连尺寸按JB/T79-1994的划定。
二、保管、装置和使用
蝶式止回阀
5.1本阀门通路两头须梗塞,保存干燥透风的室内。如恒久存放,应经常检查防锈蚀。
5.2装置前应将阀门洗濯清洁,并消除在运输历程中造成的缺陷。
5.3装置时必需仔细核对阀门上的标记和铭牌是否切合使用要求。
5.4本阀门装置在水平管道上,阀盖向上。
三、可能爆发的故障、缘故原由及消除步伐:
1,阀体和阀盖毗连处渗漏:
(1)螺母拧得不紧或松紧不匀称,可重新调解之。
(2)贝斯特密封面上有损伤或积有污物,应举行修整密封面或扫除污物。
(3)垫片损坏,应替换新垫片。
2,阀瓣与阀座密封面处渗漏
(1)密封面间夹有污物,可洗濯清洁。
(2)密封面有损伤,重新研磨或重新堆焊及加工。

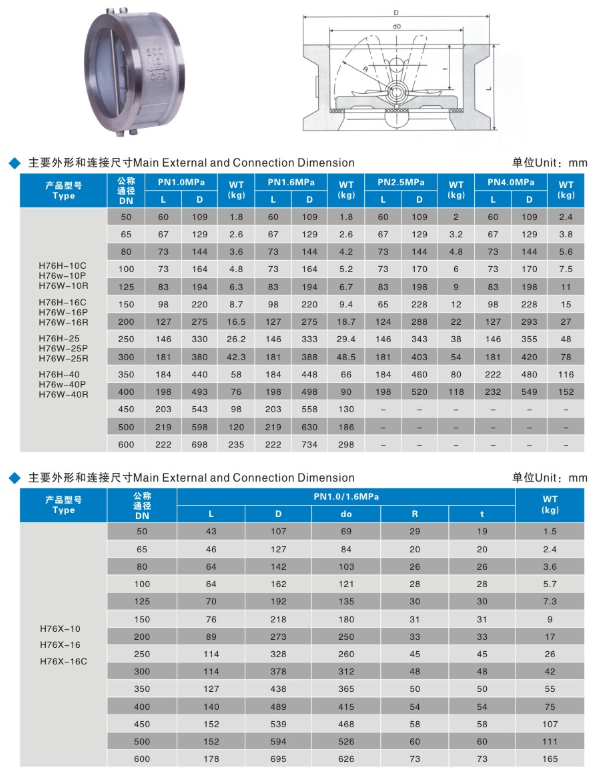

结构示意图
