事情原理
止回阀还可用于给其中的压力可能升至凌驾系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。
止回阀这种类型的阀门的作用是只允许介质向一个偏向流动,并且阻止反偏向流动。通常这种阀门是自动事情的,在一个偏向流动的流体压力作用下,阀瓣翻开;流体反偏向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。
其中止回阀就属于这种类型的阀门,它包括旋启式止回阀和升降式止回阀。旋启式止回阀有一介铰链机构,尚有一个像门一样的阀瓣自由地靠在倾斜的阀座外貌上。为了确保阀瓣每次都能抵达阀座面的合适位置,阀瓣设计在铰链机构,以便阀瓣具有足够有旋启空间,并使阀瓣真正的、周全的与阀座接触。阀瓣可以所有用金属制成,也可以在金属上镶嵌皮革、橡胶、或者接纳合成笼罩面,这取决于使用性能的要求。旋启式止回阀在完全翻开的状态下,流体压力险些不受阻碍,因此通过阀门的压力降相对较小。升降式止回阀的阀瓣坐落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分犹如阻止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。凭证使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像阻止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,并且旋启式止回阀的流量受到的限制很少。
分类
启闭件靠介质流动的实力自行开启或关闭,以避免介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个偏向流动,以避免爆发事故。
结构分类
按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种:
1.升降式止回阀分为立式和卧式两种。
2.旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
3.蝶式止回阀为直通式。
以上几种止回阀在毗连形式上可分为螺纹毗连、贝斯特毗连、焊接毗连和对夹毗连四种。
材质分类
1.铸铁止回阀
2.黄铜止回阀
3.不锈钢止回阀
4.碳钢止回阀
5.锻钢止回阀
功效分类
1.DRVZ静音式止回阀
2.DRVG静音式止回阀
3.NRVR静音式止回阀
4.SFCV橡胶瓣逆止阀
5.DDCV双瓣逆止阀
装置
装置要领
一、旋启式止回阀:旋启式止回阀的阀瓣呈圆盘状,绕阀座通道的转轴作旋转运动,因阀内通道成流线型,流动阻力比升降式止回阀小,适用于低流速和流动不常转变的大口径场合,但不宜用于脉动流,其密封性能缺乏升降式。旋启式止回阀分单瓣式、双瓣式和多瓣式三种,这三种形式主要按阀门口径来分,目的是为了避免介质阻止流动或倒流时,削弱水力攻击。
二、升降式止回阀:阀瓣沿着阀体笔直中心线滑动的止回阀,升降式止回阀只能装置在水平管道上,在高压小口径止回阀上阀瓣可接纳圆球。升降式止回阀的阀体形状与阻止阀一样(可与阻止阀通用),因此它的流体阻力系数较大。其结构与阻止阀相似,阀体和阀瓣与阻止阀相同。阀瓣上部和阀盖下部加工有导向套简,阀瓣导向简可在阀盏导向简内自由升降,当介质顺流时,阀瓣靠介质推力开启,当介质停流时,阀瓣靠自垂下降在阀座上,起阻止介质逆流作用。直通式升降止回阀介质收支口通道偏向与阀座通道偏向笔直;立式升降式止回阀,其介质收支口通道偏向与阀座通道偏向相同,其流动阻力较直通式小。
三、碟式止回阀:阀瓣围绕阀座内的销轴旋转的止回阀。碟式止回阀结构简朴,只能装置在水平管道上,密封性较差。
四、管道式止回阀:阀瓣沿着阀体中心线滑动的阀门。管道式止回阀是新泛起的一种阀门,它的体积小,重量较轻,加工工艺性好,是止回阀生长偏向之一。但流体阻力系数比旋启式止回阀略大。
五、压紧式止回阀:这种阀门是做为锅炉给水和蒸汽切断用阀,它具有升降式止回阀和阻止阀或角阀的综合性能。
别的,尚有些不适用于泵出口装置的止回阀,如底阀、弹簧式,Y型等。
注重事项
1、在管道系统中不要让止回阀遭受重量,大型的止回阀应自力支持,使之不受管道系统爆发的压力的影响。
2、装置时注重介质流动的偏向应与阀体所标箭头偏向一致。
3、升降式笔直瓣止回阀应装置在笔直管道上。
4、升降式水平瓣止回阀应装置在水平管道

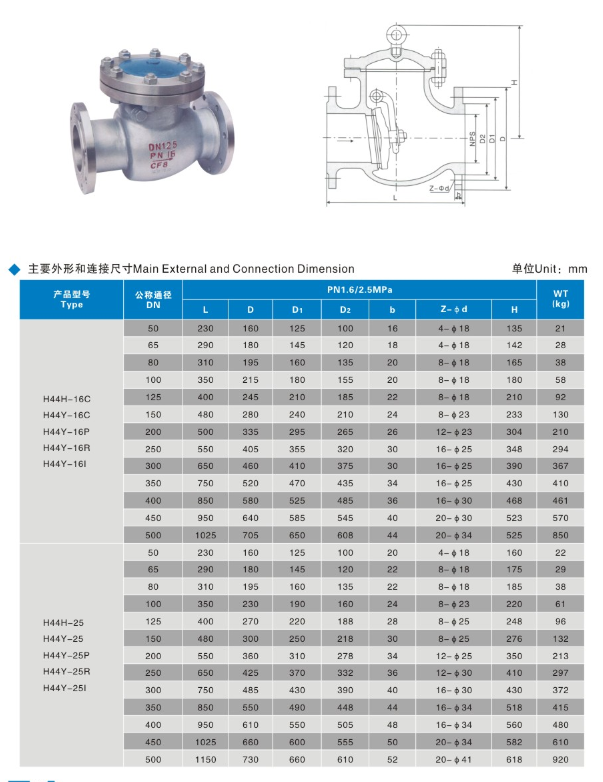

结构示意图
