用途及特点：

　　A、气动调理阀的用途与特点用途 是一种直角回转结构
，它与阀门定位器配套使用
，可实现比例调理; V型阀芯最适用于种种调理场合
，具有额定流量系数大
，可调比大
，密封效果好
，调理性能迅速
，体积小
，可竖卧装置
。适用于控制气体、蒸汽、液体等介质
。

　　B、特点：是一种直角回转结构
，由V型阀体、气动执行机构、定位器及其他附件组成;有一个近似等百比的固有流量特征;接纳双轴承结构
，启动扭矩小
，具有较好的迅速度和感应速率;超强的剪切能力
。

　　C、气动活塞执行机构接纳压缩空气作动力源
，通过活塞的运动发动曲臂举行90度回转
，抵达使阀门自动启闭
。它的组成部分为：调理螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴
。

　　D、气动调理阀的事情原理：气动调理阀由执行机构和调理机构组成
。执行机构是调理阀的推力部件
，它按控制信号压力的巨细爆发响应的推力
，推动调理机构行动
。阀体是气动调理阀的调理部件
，它直接与调理介质接触
，调理该流体的流量
。

　　特点总结：

　　控制简朴、反应快速、且实质清静
，不需另外再接纳防爆步伐
。气动调理阀是以压缩空气为动力
，实现开关量或比例式调理
，源以气缸为执行器
，吸收工业自动化控制系统的控制信号来完成调理管道介质的流量、压力、温度等种种工艺参数
。

　　装置原则：

　　(1)气动调理阀装置位置
，距地面要求有一定的高度
，阀的上下要留有一定空间
，以便举行阀的拆装和修理
。关于装有气动阀门定位器和手轮的调理阀
，必需包管操作、视察和调解利便
。

　　(2)调理阀应装置在水平管道上
，并上下与管道笔直
， 一样平常要在阀下加以支持
，包管稳固可靠
。关于特殊场合下
，需要调理阀水平装置在竖直的管道上时
，也应将调理阀举行支持(小口径调理阀除外)
。装置时
，要阻止给调理阀带来附加应力
。

　　(3)调理阀的事情情形温度要在(-30～+ 60)
，相对湿度不大于95%
。

　　(4)调理阀前后位置应有直管段
，长度不小于10倍的管道直径(10D)
，以阻止阀的直管段太短而影响流量特征
。

　　(5)调理阀的口径与工艺管道不相同时
，应接纳异径管毗连
。在小口径调理阀装置时
，可用螺纹毗连
。阀体上流体偏向箭头应与流体偏向一致
。

　　(6)要设置旁通管道
。目的是便于切换或手动操作
， 可在一直车情形下对调治阀举行磨练
。

　　(7)调理阀在装置前要彻底扫除管道内的异物
，如污垢、焊渣等
。

　　使用注重事项：

　　1、 本阀应存放在干燥的室内
，通路两头必需梗塞
。禁绝堆置存放

　　2、 恒久存放的调理阀应按期检查
，扫除污垢
，在各运动部分及加工面上应涂以防锈油
，避免生锈
。

　　3、 本阀应装置在水平管道上
，必需笔直装置
。阀杆向上
。

　　4、 必修按图示箭头所指示介质流动偏向举行装置
。

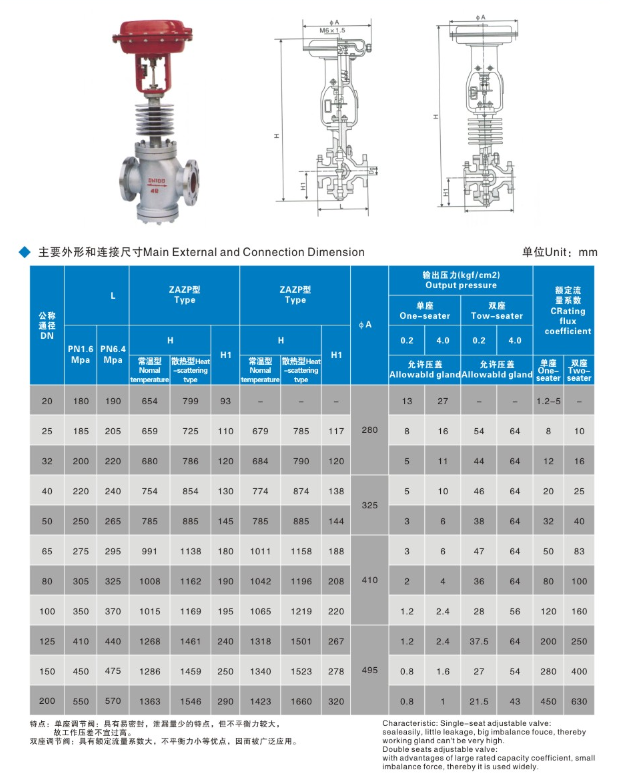

　　结构示意图：
