伸缩蝶阀

伸缩蝶阀是用圆形蝶板作启闭件并随阀杆转动 来开启、关闭和调理流体通道的一种阀门,作为一种用来实现管路系统通断及流量控制的部件 。

在线咨询
产品详情

事情原理

伸缩蝶阀是用圆形蝶板作启闭件并随阀杆转动 来开启、关闭和调理流体通道的一种阀门 。伸缩蝶阀的蝶板装置于管道的直径偏向 。在伸缩蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,阀门则为全开状态 。

结构特点

伸缩蝶阀具有结构简朴、体积小、重量轻、质料耗用省,装置尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调理管路中的介质,具有优异的流体控制特征和关闭密封性能 。伸缩蝶阀处于完全开启位置时,伸缩蝶阀厚度是介质流经阀体时唯一的阻力,因此通过该阀门所爆发的压力降很小,故具有较好的流量控制特征 。伸缩蝶阀有弹密封和金属的密封两种密封型式 。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边 。
伸缩蝶阀接纳金属密封的阀门一样平常比弹性密封的阀门寿命长,但很难做到完全密封 。金属密封能顺应较高的事情温度,弹性密封则具有受温度限制的缺陷 。 若是要求伸缩蝶阀作为流量控制使用,主要的是准确选择阀门的尺寸和类型 。伸缩蝶阀的结构原理尤其适合制作大口径阀门 。伸缩蝶阀不但在石油、煤气、化工、水处置惩罚等一样平常工业上获得普遍应用,并且还应用于热电站的冷却水系统 。
常用的伸缩蝶阀有对夹式蝶阀、贝斯特式蝶阀、对焊式蝶阀三种 。对夹式蝶阀是用双头螺栓将阀门毗连在两管道贝斯特之间;贝斯特式蝶阀是阀门上带有贝斯特,用螺栓将阀门上两头贝斯特毗连在管道贝斯特上;对焊式蝶阀的两头面与管道焊接毗连 。蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品 。阀杆为通杆结构,经由调质处置惩罚,有优异的综协力学性能和抗侵蚀性,抗擦伤性 。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破损,密封可靠 。与蝶板锥销牢靠,外伸端为防冲出型设计,以免在阀杆与蝶板毗连处意外断裂时阀杆崩出 。
1、小巧轻盈,容易拆装及维修,并可在恣意位置装置 。
2、结构简朴、紧凑,操作扭矩小,90度回转开启迅速 。
3、流量特征趋直线,调理性能好 。
4、蝶板与阀杆的毗毗邻纳无销钉结构,战胜了有可能的内走漏点 。
5、密封件可替换,且密封可靠抵达双向密封 。
6、蝶板可凭证用户要求喷涂覆层,如尼龙或聚四氟类 。
7、该阀可设计成贝斯特毗连和对夹毗连 。
8、驱动方法可选择手动、电动或气动 。

注重事项

1、组装前检查气动蝶阀各部分部件无缺失,型号无误,检查阀体内无杂物,电磁阀和消音器内无壅闭
2、将阀门和汽缸均置于关闭状态 。
3、将汽缸撞到阀门上,(装置偏向与阀体平行或笔直都可以),再看螺丝孔是否对正,不会有太大误差,若有少许误差,将气缸体转动一点就可以了,然后将螺丝紧固 。
4、装置完毕后,对气动蝶阀举行调试(正常情形下供气压力为0.4~0.6MPa),调试运行时须手动操作电磁阀启闭(将电磁阀线圈失电后手动操作方可有用),视察伸缩蝶阀的启闭情形 。若是在调试运行历程中发明阀门在启闭历程初始时有些辛苦,之后正常,则需要将气缸行程调 。ò哑琢酵沸谐痰骼砺菟客蓖锏饕坏,调解时需将阀门运行到开位置,然后将气源关掉再调),直至阀门启闭行动顺滑且关闭无走漏 ;剐枰⒅氐氖,可调型消音器可以调理阀门的启闭速率,但不可调得过小,不然可能引起阀门不可动 。
5、得发在装置前应坚持干燥,不可露天存放
6、装置蝶阀前要检查管道,确保管道内无焊渣等异物
7、伸缩蝶阀阀体手动启闭阻力适中,蝶阀扭矩与所选执行器扭矩匹配 。
8、伸缩蝶阀毗连用贝斯特规格准确,管道对夹贝斯特与蝶阀贝斯特标准相符 。建议使用蝶阀专用贝斯特,不得使用平焊贝斯特 。
9、确认贝斯特焊接无误,蝶阀装置完毕后不得再焊接贝斯特,以免烫伤橡胶件 。
10、装好的管道贝斯特要举行对中,并与放入的蝶阀举行对中 。
11、装上所有的贝斯特螺栓,并用手拧紧,将确认蝶阀与贝斯特已然对中,然后小心的启闭蝶阀,确保启闭无邪 。
12、将阀门完全开启,用扳手凭证对角线序次将螺栓拧紧,无需垫圈,切勿将螺栓拧的过紧,以防造成阀圈的严重变形,启闭扭矩过大 。

使用事项

一、由于多层软硬叠式密封圈牢靠在阀板上,当阀板?刺苯橹识云涿芊饷嫘纬烧娉逑,金属片夹层中的软密封带受冲洗后,直接影响密封性能 。
二、受结构条件的限制该结构不顺应做通径DN200以下阀门,缘故原由是阀板整体结构太厚,流阻大 。
三、因三偏心结构的原理,阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座 。正流状态时,介质压力越高密封挤压越紧 。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时,密封最先走漏 。
高性能软密封蝶阀,
其特征在于:所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成 。
阀板与阀座的密封面为斜圆锥结构,在阀板斜圆锥外貌堆焊耐温、耐蚀合金质料;牢靠在调理环压板之间的弹簧与压板上调理螺栓装配一起的结构 。这种结构有用地赔偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形,解决了阀门在双向交流的介质运送历程中保存的密封问题 。
接纳软性T型两侧多层不锈钢片组成密封圈,具有金属硬密封和软密封的双重优点,无论在低温顺高温情形下,均具有零渗漏的密封性能 。试验证实池正流状态(介质流动偏向与蝶板转动偏向相同)时,密封面的压力是传动装置的力矩和介质压力对阀板的作用爆发的 。正向介质压力增大时阀板斜圆锥外貌与阀座密封面挤压越紧,密封效果越好 。
当逆流状态时,阀板与阀座之间的密封靠驱动装置的力矩使阀板压向阀座 。随着反向介质压力的增大,阀板与阀座之间的单位正压力小于介质压强时,调理环的弹簧在受载后所贮存的变形能赔偿阀板与阀座密封面的紧压力起到自动赔偿作用 。
因此本适用新型不像现有的手艺那样,在阀板上装置软硬多层密封圈,而是直接装置在阀体上,在压板和阀座中心增设调理环是十分理想的双向硬密封方法 。它将可取代闸阀、及球形阀 。

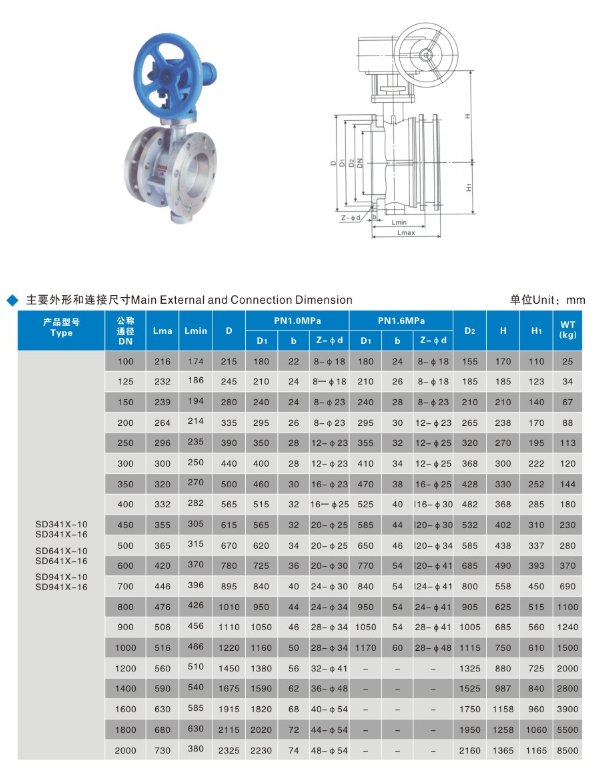

结构示意图
